Двойные автоматические отметки в AutoCAD

Двойные автоматические отметки в AutoCAD

Высотные отметки на чертежах - это почти наше всё. Обычно я всегда пользовался высотными отметками в архитектурном автокаде, но вот решил сделать себе универсальную отметку из динамического блока.

Да, я знаю про то, что есть отметки в модуле СПДС, который можно скачать с сайта Автодеска и установить на Автокад, но что-то они мне не запали в душу.

Как сделать отметку из динамического блока, хорошо рассказал Паша вот тута: www.youtube.com/watch?v=Emq9Y1ajYeQ

Да и в тестдрайве написано, как это сделать.

Творческую инновацию я решил внести в процесс автоматического подсчёта самой отметки.

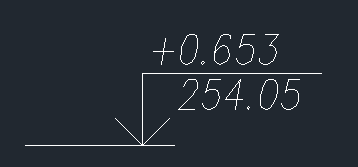

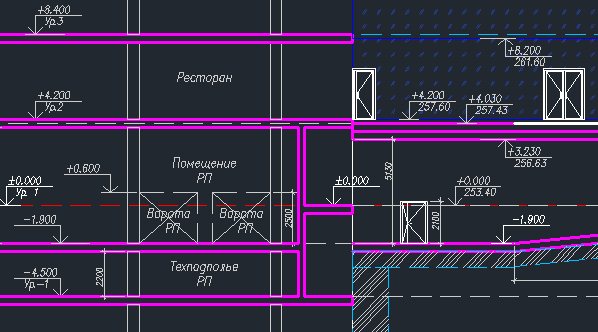

Вот что получилось. Это двойная отметка:

Тут самое главное - это относительное значение и абсолютное. Они нужны мне оба.

Мне не очень понравилось, что в уроках автоматические отметки вычисляются путём перемещения специальной ручки.

То есть базовая точка отметки берётся за ноль, а затем мы двигаем отметку за спец. ручку вверх или вниз и получаем значение.

Тут есть ряд минусов:

1. нельзя выделить несколько ручек и сдвинуть все отметки разом.
2. если случайно подвинул отметку классическим способом, то её значение не изменится и получится ошибка, которую могут не заметить.
3. Нельзя сдвинуть несколько отметок с помощью клавиши "пробел".
4. Нельзя скопировать отметку копипастом и вставить на другую часть чертежа.....она будет показывать неправильное значение.
5. мне ещё нужно отображать абсолютную отметку, и, конечно, я хочу автоматом....вот такую губу раскатал.

Поэтому в моей отметке базовая точка - она и есть точка, за которую нужно смещать отметку. Просто взяли и переместили, как обычно.

Высота определяется в этом случае, из фактической координаты Y самого блока отметки.

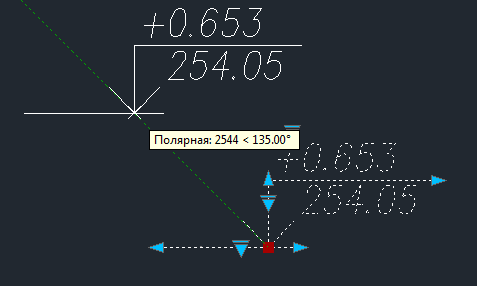

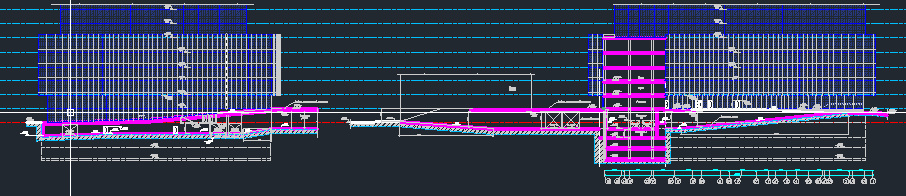

Да, при таком способе нужно все сечения, разрезы, фасады рисовать по одной прямой. Но это даже лучше. Во-первых, это аккуратность. Во- вторых, это удобство построения и возможность использования направляющих линий:

Однако, высота отметки берётся не просто от высоты блока, а корректируется исходя из абсолютной отметки нуля.

Например, ноль расположен на отметке 253,40.

Тогда вот такая отметка будет располагаться на высоте 256630:

Таким образом автоматически расчитываются и абсолютные отметки и относительные.

Расчитываются они в полях, которые вставлены в атрибуты блока. Поля представляют собой формулы.

Остаётся решить вопрос по поводу того, где хранить информацию о том, что нулевая отметка соответствует 253,40 м абсолютной.

Тут два варианта я вижу - либо воспользоваться дополнительными свойствами файла, либо дополнительными свойствами подшивки (ведь все пользуются подшивками, ога?).

Оба варианта равнозначны, так как и свойства файла и свойства подшивки доступны в полях.

Вариант первый

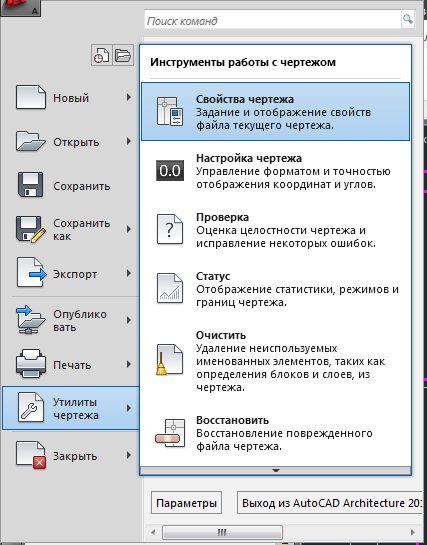

Заходим в редактор свойств файла:

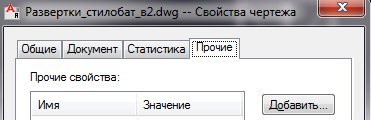

На вкладку "Прочие":

И добавляем наше свойство:

Теперь это свойство можно использовать в редакторе полей в аттрибуте блока.

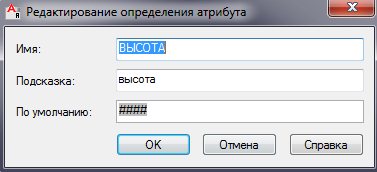

Редактируем аттрибут нашей отметки:

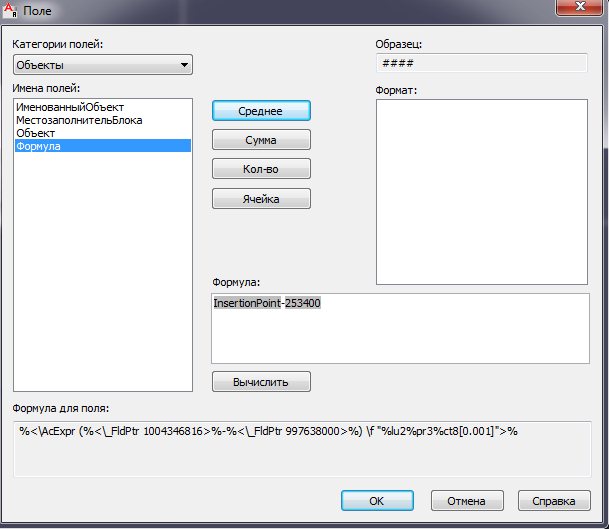

Заходим в редактор полей и видим, что это формульное поле, которое состоит из разности двух других полей:

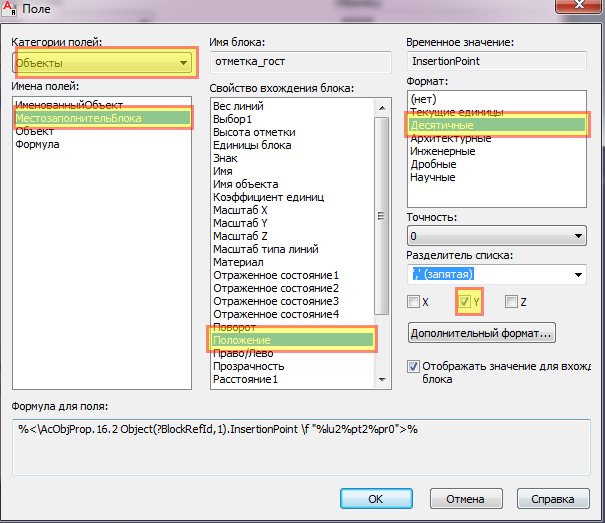

Первое поле в выражении - это поле, коорое считывает координату Y у блока:

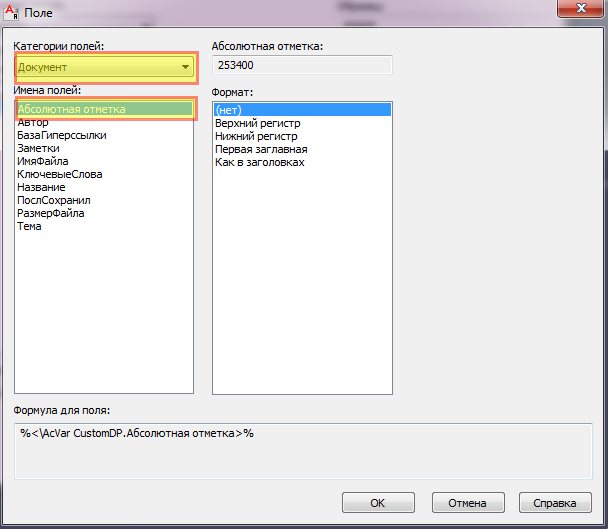

второе поле считывает соответствие абсолютной отметки

 нулю из нашего свойства файла:

Вуаля! Получаем значение относительной отметки. В редакторе формул его можно отформатировать как угодно.

В случае использования подшивки делаем так.

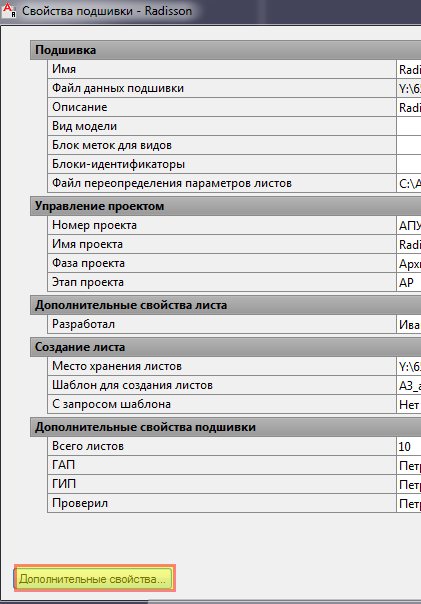

Заходим в свойства подшивки и нажимаем кнопку "дополнительные свойства":

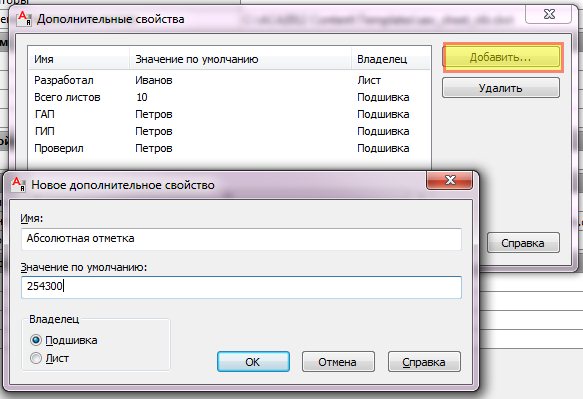

В дополнительных свойствах создаём свойство "Абсолютная отметка":

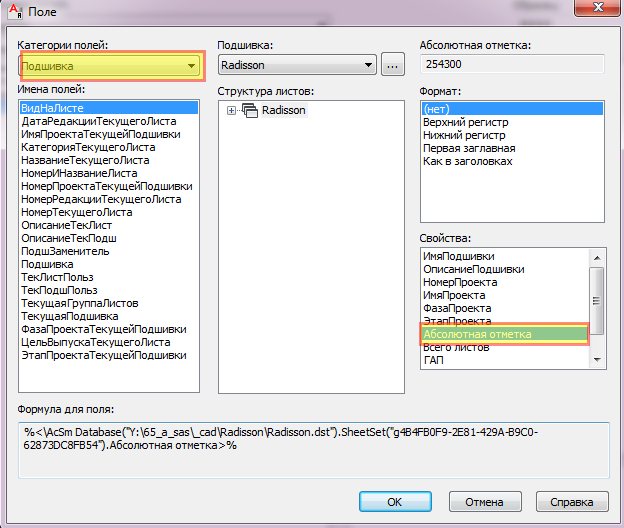

В редакторе полей вытягиваем это свойство таким образом:

Вот такие вот нанотехнологии!
