Уроки CorelDraw: Переплетающиеся кольца, олимпийская эмблема - своими руками!

Не так давно один из посетителей сайта спросил меня, как создать переплетающиеся кольца наподобие эмблемы Олимпийских Игр. Его просьба была реализована в Corel DRAW8, однако я не мог остановиться на достигнутом, поэтому здесь я познакомлю вас с вариантом того же урока для Corel DRAW9. Различие между уроками в том, что здесь были использованы Artistic Media Brushes, с помощью которых кольца приобрели округлую, объемную форму. Применение описанной техники, конечно, не ограничивается исключительно кольцами, вы с успехом можете использовать ее с текстом или другими объектами для создания эффекта объема.

Для этого урока вы можете бесплатно скачать объемные радужные кисти

1) Выберите Ellipse Tool и, удерживая CTRL, нарисуйте правильную окружность.

2) Выберите Artistic Media Tool и в верхнем меню свойств выберите "кисть" (Brush Tool).

3) Установите толщину кисти 0,25 дюйма (сколько же это в см? - прим. пер.) и выберите одну из объемных радужных кистей их списка. Для того, чтобы выполнить обводку контура такой кистью, программе может потребоваться несколько секунд.

4) Переключитесь на Pick Tool и дважды нажмите + (плюс) на клавиатуре. Таким образом вы создаете две копии кольца, лежащие друг на друге.

5) Удерживая CTRL, чтобы не искажать фигуру при перемещении, подвиньте верхний дубликат вправо.

6) Двойным щелчком на Pick Tool выделите все объекты.

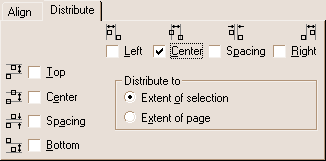

7) В верхнем меню выберите Align&Distribute (прим. пер. - в 12-м Кореле это находится в Arrange), переключитесь на вкладку Distribute и установите там следующих параметры:

Ваши кольца расположатся приблизительно так, как на картинке внизу. Если расстояние между ними вас не вполне устраивает, подвиньте их, а затем снова выровняйте ( с помощью Align).

Важно: когда вы выбираете кольцо, убедитесь, что вы выбрали всю группу объектов в его составе. Если вы посмотрите в Object Manager, то увидите, что кольцо состоит из опорного эллипса или окружности и из объекта Artistic Media. С помощью щелчка по внешнему краю кольца всю группу выделить проще.

8) Выберите среднее кольцо, переключитесь в Artistic Media Tool и выберите другую кисть для обводки контура.

9) Проделайте то же с правым кольцом. Теперь все кольца у вас разного цвета.

10) Теперь нам надо убедиться, что параметры Power Clip настроены нужным нам образом. Для этого идем Tools > Options > Workspace > Edit и убираем галочку из Auto-center new PowerClip contents

11) Выберите Ellipse Tool и нарисуйте окружность в том месте, где вы хотите, чтобы левое кольцо перекрывало среднее. Дублируйте эту окружность и перетащите туда, где вам нужно, чтоб среднее кольцо перекрывало правое. Не обращайте пока внимания на видимую обводку окружностей.

12) Выберите левое кольцо и нажмите +, чтобы дублировать его.

13) Не снимая выделения, идите в Effects > PowerClip > Place Inside container.

14) Курсор примет вид жирной черной стрелки. Наведите ее на край окружности и один раз щелкните левой кнопкой мышки. Такк вы создадите эффект переплетения колец.

15) После этого продублируйте среднее кольцо, нажав на +, и повторите PowerClip, чтобы "переплести" правое и среднее кольцо.

16) Теперь удалите обводку с окружностей. Можно сгруппировать все три кольца, чтобы впоследствие перемещать их как один объект.

17) Переплетенный кольца готовы! Очевидно, что до Олимпийской эмблемы не хватает еще парочки колец, но, думаю, вы поняли основной принцип ее создания.

Желаю удачи!

(Примечание переводчика - это 100% максимально точный и подробный перевод, никакой отсебятины, во избежание возможных проблем с пропущенными важными пунктами, а также из уважения к автору оригинального урока. Если вы считаете очень подробный перевод излишним, сообщите, я с удовольствием учту ваши пожелания.
